機械制圖被譽為“工程師的語言”,它通過線條、符號和數字將復雜的機械結構與制造要求凝練于方寸圖紙之間。然而,對于初學者而言,面對密密麻麻的視圖、尺寸標注和技術要求,往往感到無從下手。如何從二維圖紙中“讀出”三維實體的形態與功能?如何理解設計者的意圖并轉化為實際加工?本文將系統解析機械制圖的讀圖邏輯,助你跨越二維與三維的思維鴻溝。
一、讀圖基礎:理解制圖的“語法規則”
機械制圖的核心在于標準化與投影邏輯。讀圖前需掌握以下基礎:

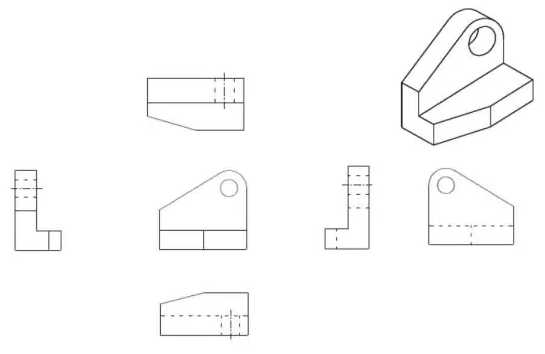

投影原理:三視圖(主視圖、俯視圖、左視圖)的“長對正、高平齊、寬相等”規律是讀圖根基。
舉一個簡單的例子,三種視圖是從三個角度來觀察一個物體。我們?cè)谙鄬?duì)應的面上就可以得到該物體的信息。
例如,主視圖反映物體的長和高,俯視圖顯示長和寬,左視圖則體現高和寬。
符號語言:
線型:粗實線(可見輪廓)、細虛線(不可見輪廓)、點畫線(對稱中心線)等,不同線型代表不同的空間位置。
標注規則:尺寸數字的方向、公差符號(如Φ代表直徑)、表面粗糙度符號(如√表示加工面)等,均需嚴格遵循國家標準(如GB/T)。
視圖類型:
剖視圖:通過假想剖切平面展示內部結構,需注意剖切符號的位置與方向。
局部放大圖:針對微小結構進行放大標注,避免尺寸密集導致的誤讀。
二、讀圖方法:從“拆解”到“重構”
讀圖的核心是空間想象力,常用方法包括:
形體分析法:
將復雜零件分解為基本幾何體(如長方體、圓柱體、圓錐體等),逐一分析其形狀與位置關系。
關鍵步驟:
(1)從主視圖確定整體輪廓;
(2)在俯視圖和左視圖中尋找特征線框(如圓形對應圓柱體,矩形對應棱柱體);
(3)通過“對投影”判斷各部分的上下、左右、前后位置。
線面分析法:
適用于切割體或曲面復雜零件,通過分析視圖中的封閉線框、交線(如截交線、相貫線)推斷表面形狀。
技巧:
若某線框在另一視圖中對應一條斜線,則該面可能為斜面;
若多個視圖中出現類似多邊形,則可能為多棱柱的投影。
拉伸法:
將二維視圖中的特征線框沿投影方向“拉伸”為三維實體。例如,主視圖中的矩形線框沿垂直方向拉伸可形成長方體,圓形線框拉伸則生成圓柱體。

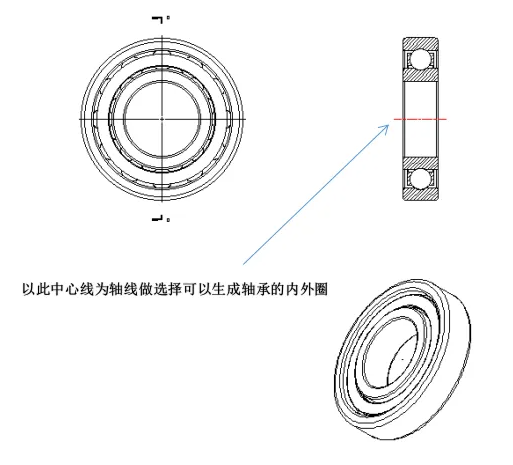

以軸承圖紙為例,軸承作為回轉體圖形,大部分形狀都可以通過旋轉生成,
三、讀圖進階:尺寸與公差的“密碼解讀”
圖紙上的尺寸與公差是制造的“法律依據”,讀圖需重點關注:
尺寸基準:
設計基準:零件在機器中的功能基準(如軸的中心線);
工藝基準:加工時的定位基準(如端面或底面)。
例如:齒輪的齒頂圓直徑以中心孔軸線為基準,鍵槽深度則以軸外圓為基準。
公差與配合:
尺寸公差:如Φ30±0.01,表示允許尺寸在29.99~30.01mm之間波動;
幾何公差:如平行度、圓度符號,確保零件裝配后的運動精度;
配合代號:如H7/g6,表示孔與軸為間隙配合,適用于旋轉運動部件。
技術要求:
材料硬度(如HRC 50-55)、熱處理工藝(如淬火+回火)、表面處理(如鍍鉻)等文字說明,直接影響加工工藝選擇。
易錯點警示:
忽略“未注公差”的默認要求(通常標注在標題欄附近);
誤讀表面粗糙度符號方向,導致加工面與非加工面混淆。
四、現代技術賦能:從傳統圖紙到數字化讀圖
隨著CAD(計算機輔助設計)與三維建模技術的普及,讀圖方式正在發生變革:
逆向建模:通過導入二維圖紙至SolidWorks、UG等軟件,快速生成三維模型驗證設計合理性;
AI輔助讀圖:利用機器學習算法自動識別視圖關系,標注潛在沖突尺寸;
AR可視化:通過增強現實設備將二維圖紙疊加到真實場景中,輔助裝配與維修。
然而,無論技術如何進步,扎實的讀圖基本功仍是工程師的核心競爭力。只有理解設計意圖,才能在智能制造時代游刃有余。
五、結語:圖紙是思維的橋梁
讀懂機械制圖,不僅是技術能力的體現,更是工程思維的訓練。它要求我們?cè)诙S與三維之間自由切換,在細節與整體之間把握平衡,在標準與創新之間尋求突破。正如達·芬奇的手稿融合了藝術與科學,機械圖紙亦是人類智慧與工業文明的結晶。掌握這門“語言”,便是打開了通向機械世界的大門。
