1、軸承故障的四個階段

在振動領域，人們普遍認為軸承的剝落過程分為四個階段：從第一個微觀跡象到嚴重?fù)p壞的軸承。有些人將過程分為四個以上的階段，并且增量更細，但過程仍然是相同的。

這個過程開始得很慢；階段1和階段2所花費的時間相對于階段3尤其是階段4的時間較長，后期損傷過程速度加快。

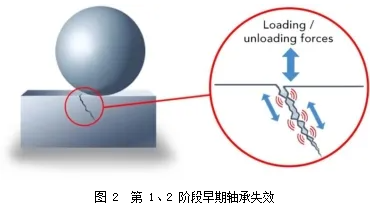

想象一下承載重載的軸承；軸承負載區域的表面必須長期承受巨大的應力。滾子軸承中滾子與外圈或內圈之間的接觸線或球軸承中的接觸點的壓力非常高。軸承設計用于承受如此大的應力，但即使是新的、優質的軸承也存在表面缺陷，例如微觀裂紋。當滾動元件通過這些缺陷時產生的巨大壓力，向下壓潤滑介質，有時會擴大這些微觀裂紋。當滾動元件軸承中的滾子經過這些點時，加載/卸載力作用在這些裂紋區域上，金屬零件之間的摩擦（或裂紋區域零件之間的微觀表面接觸）會發出彈性波。這個過程會導致裂紋擴展。這是典型的第一階段和第二階段行為。

在第3階段和第4階段，滾動體與松動部件的角部之間的碰撞較多。在第 4 階段，滾動體不再產生很多彈性波；當滾輪因舊的、磨損的剝落落入凹坑時，這更像是一種質量的運動。

總結軸承失效不同階段的彈性波發射情況：在階段 1 和階段 2，彈性波主要由存在微觀裂紋區域的加載/卸載力產生。波的來源是剪切力產生的金屬部件的微觀碰撞。在第 3 階段，滾動元件與松散零件或新剝落中的角部之間存在更多實際碰撞。在第 4 階段，當滾動元件遵循損傷輪廓時，彈性波強度降低，而純振動信號增加。

軸承故障可能還有其他原因，例如潤滑介質的污染、小污染物顆粒粘附在軸承表面上導致強彈性波的發射。軸承故障的另一個潛在原因是電蝕，放電在軸承表面上形成特征性的起伏圖案。在這種情況下，不會發射彈性波，只能在速度讀數中看到損壞。

2、基本物理原理

當兩個金屬物體碰撞時，例如滾動軸承中的滾子撞擊滾道裂紋的角部，或者由于金屬部件受到剪切力而產生摩擦?xí)r，就會產生彈性波（或壓縮波）。這些波在鋼中的傳播速度通常為 6 000 m/s（20 000 英尺/秒）?？諝庵械穆曀贋?340 m/s（1 100 英尺/s），比鋼中的波慢 18 倍。與源自不平衡、不對中、皮帶問題和齒輪嚙合的低頻信號相比，這些彈性波通常具有非常低的能量水平。彈性波跟隨機器結構并被材料界面阻尼。

相比之下，“正常”低頻振動信號更多的是質量運動，并且具有明顯的方向性，而彈性波可以“在角落傳播”（即從非常寬的區域拾取聲音）。彈性波可以被視為材料中的“波紋”。在大多數現實世界的機器中，低頻信號和彈性波同時出現。

對這些彈性波的進一步研究表明，它們是上升和下降時間較短的瞬態信號，因此包含遠高于 40 kHz 的非常寬頻率范圍內的能量。

3、振動能量分布

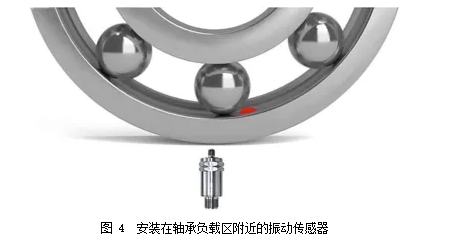

想象一下，振動傳感器安裝在靠近軸承負載區域的位置（圖 4）。還想象一下，當滾動元件經過外圈上的特定位置時，會對傳感器輸出信號進行頻譜分析。頻譜分析所依據的時間范圍非常短，僅捕獲一個滾動元件通過特定位置時的準確時刻。

在健康的軸承中，信號通常完全由低頻信號主導，例如不平衡、皮帶振動、不對中和類似源。通常，滾動元件和外圈之間的材料界面也會產生極其微弱的信號。微小的（微觀的）表面凹凸碰撞并發出微弱的彈性波。這些彈性波比低頻信號弱幾個數量級。由于這些彈性波非?！凹怃J”（上升和下降時間短），因此它們還包含頻譜高端的能量?？梢哉f(shuō)它就像頻譜中的“機械本底噪聲”。

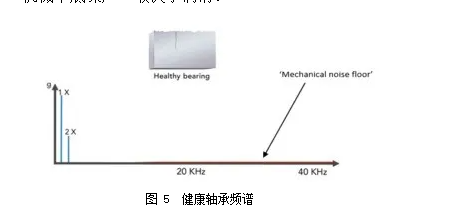

下面的圖 5 顯示了當滾動元件靠近健康軸承中的振動傳感器時的頻譜“快照”。該模式通常完全由低頻信號（不平衡、未對準和表示為 1X、2X 的類似源）主導。非常弱的寬帶“機械本底噪聲”以紅色表示?！皺C(jī)械本底噪聲”取決于潤滑。

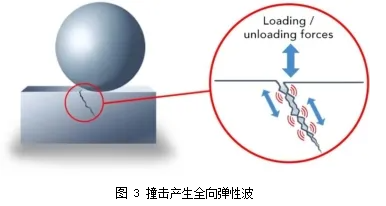

在第一階段軸承損壞中，當一個或多個微觀裂紋擴大時，加載和卸載過程（當滾動元件經過具有微觀裂紋的區域時）會產生彈性波。這些波主要源自金屬部件相對移動時的小表面碰撞（見圖 3）。這些彈性波的能量含量在第一階段仍然很低，但可以測量。信號模式仍然完全由不平衡和類似來源（表示為 1X、2X）的低頻能量主導，見圖 6。

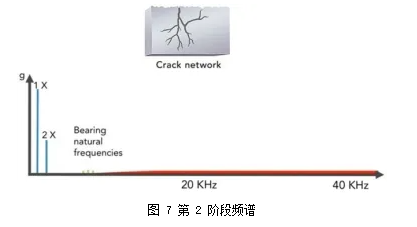

在第二階段軸承損壞中，微觀裂紋已形成裂紋網絡。裝載/卸載過程會產生更強的彈性波，因?yàn)楝F(xiàn)在表面下有更多的半松散部分，并且相對運動更大?！皺C(jī)械本底噪聲”在頻譜中有所增長，但仍然很弱。在此階段，波浪的強度足以觸發軸承組件的固有頻率。軸承固有頻率取決于軸承的尺寸及其安裝方式。通常，固有頻率可以在 2-6 KHz 范圍內找到。

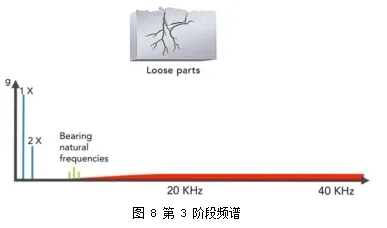

在第三階段軸承損壞中，裂紋網絡導致了更大的松動或半松動零件。彈性波是由滾動元件和零件之間的碰撞產生的。軸承的固有頻率現在更強（因?yàn)閺椥圆ò嗄芰浚?，并且“機械本底噪聲”達到峰值，見圖 8。

在第四階段，剝落已經變成了大坑，在第四階段結束時，尖角已經全部磨損。滾動元件部分遵循剝落的輪廓，因此產生振動（非彈性波），其頻率對應于軸承頻率（BPFO、BPFI、BS、FTF）。

參考圖 9 中代表軸承頻率的紅色頻譜線（BPFO、BPFI）：如果軸承頻率僅出現在第 4 階段的頻譜中，如何能夠檢測到第 1、2 和 3 階段的早期損壞？這是一個普遍的誤解。當滾動元件經過第一階段的受損區域時，每次經過該特定位置時，“機械本底噪聲”都會增加。通過查看例如 10 kHz 以上的頻率并測量升高的本底噪聲的出現頻率，可以顯示軸承頻率。另一種描述方式是機械本底噪聲由軸承頻率調制。

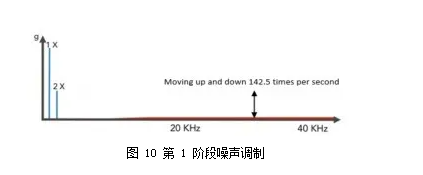

例如，以 1500 RPM 運行的機器的軸承 BPFO = 5.7。這意味著滾動體每秒會在外圈的一個位置上經過 1500*5.7/60 = 142.5 次。這等于 142.5 Hz。下面的頻譜是典型的第 1 階段模式，其中紅色機械本底噪聲的強度每秒增加和減弱 142.5 次。142.5Hz是外圈信號的出現頻率。

4、概括

從歷史上看，在***好的情況下，使用標準速度讀數（即總體速度值）進行齒輪和軸承損壞檢測可以在非常晚的階段揭示嚴重?fù)p壞，從而導致規劃范圍非常有限。充其量，速度 RMS 值增加的趨勢可用于避免意外停止。

添加基于速度讀數的頻譜分析可以比在***后階段更早地揭示齒輪和軸承的損壞，但它仍然是一個相當粗糙的工具。

當振動包絡在幾十年前被引入時，可以比以前更早地檢測到損壞，然后就可以討論實際的預警時間。通過振動包絡，即使傳感器信號主要由通常源自不平衡力的低頻內容主導，也可以提取來自齒輪或軸承的信息。
